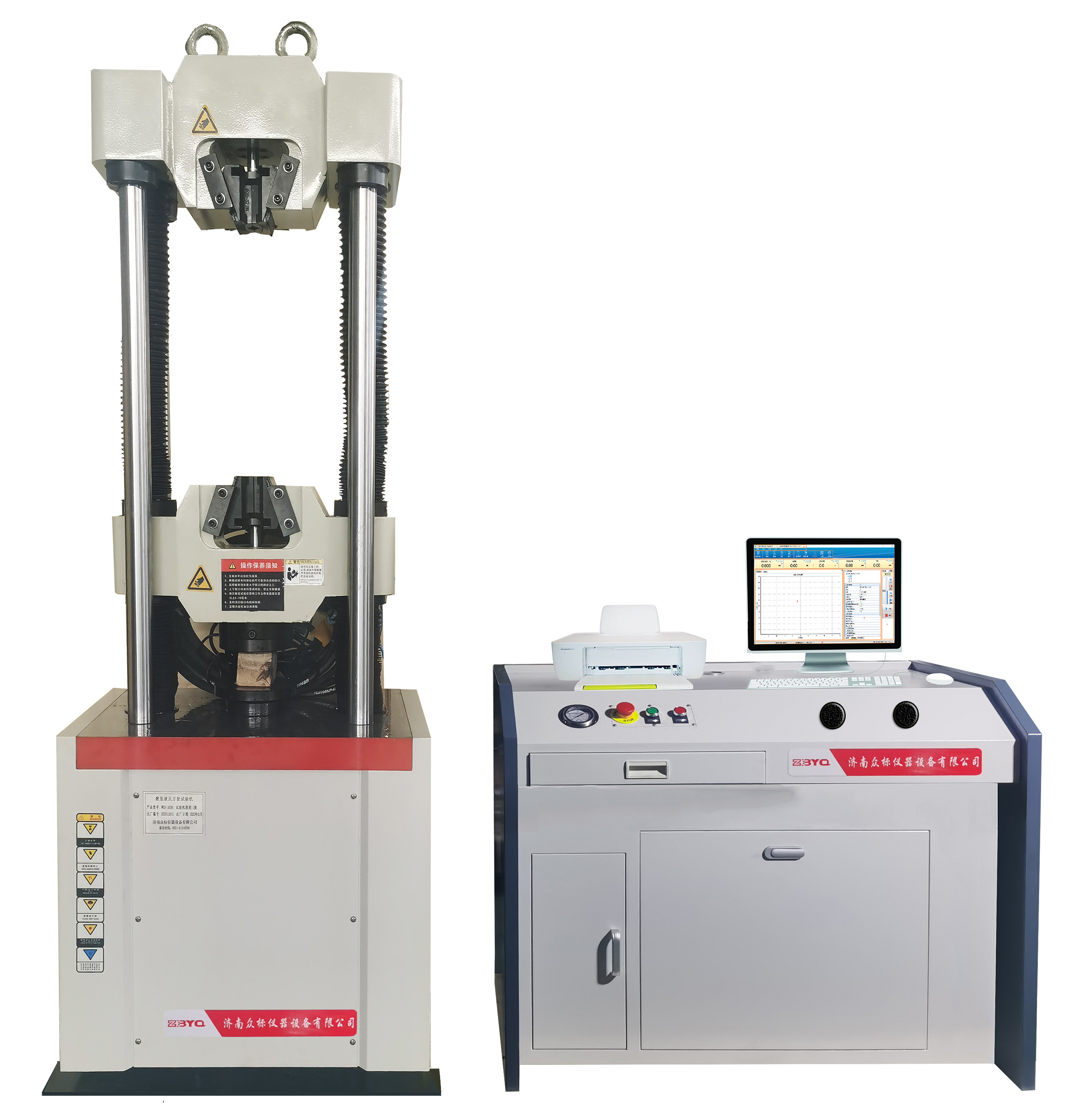

本技術文件適用于對液壓萬能試驗機測控系統在客戶原有的油源上進行技術改造。整套方案集試驗機手動控制，測量、數據采集、屏幕顯示、試驗結果處理為一體，以傳統試驗機測控技術為平臺，由試驗機制造廠商直接策劃并負責技術的組織和實施，具有專業性好、可靠性高、集成化程度高、操作靈活方便、升級簡易等特點，并可隨著試驗機測控技術的發展而不斷充實完善，從而最大程度的保護用戶的投資。
一、改造后試驗機機主要技術指標：
1、最大試驗力：原試驗機最大量程；分四檔顯示
2、試驗力示值精度（計算機屏顯系統）：±1%；
3、計算機屏幕顯示試驗力、試驗曲線，屏幕標定、清零等，自動進行數據處理；
二、改造主要配置清單：
1、控制油源
含控制閥及相關閥塊，油泵電機等（系統壓力26MPa) 一套(選配）
2、計算機：聯想計算機機 (19液晶顯示器) 一臺
3、HPA4噴墨打印機 一臺
4、試驗機專用采集板卡 一套
5、油壓傳感器 (30MPa) 一件
6、電子引伸計（50/10) 一套
7、位移傳感器 一套
8、測控軟件 一套
9、液壓夾緊缸和活塞（選配） 兩套
10、與改造相關的三通件及電線電纜 一套
管接頭 27*2
高壓膠管 4.5米 2根
液壓夾緊 14*1.5
3米 2根
2.5米 2根
11、相關的密封件 一套
|
