電子式三通道伺服動態試驗機用于抗震支架動靜態試驗中，該系統對抗震支架進行循環加力實驗機疲勞性能測試。根據用戶需要也可以進行其他類型的構件、結構件動態及靜態實驗。

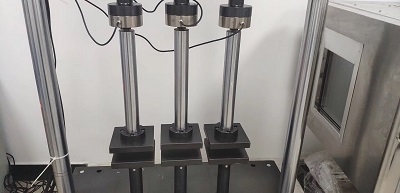

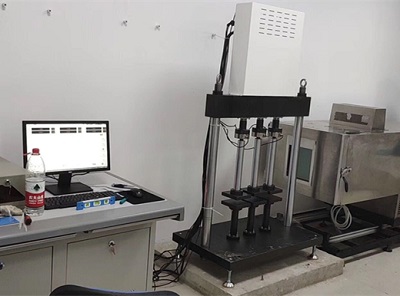

電子式三通道伺服動態試驗機結構由主機框架、可調橫梁、電動缸、伺服交流器系統、測試工裝、控制軟件、工控機電腦及變形測量裝置等組成。三通道電子動態試驗機滿足GB/T 37267-2018中循環加載性能和疲勞性能試驗要求。
電子式三通道伺服動態試驗機特點：
1、可分別對每個通道設置試驗力。
2、試驗力示值精度：2%-100%FS,各點均為±1.0%
3、試驗力動態示值波動度：±0.5%FS
4、位移測量量程：500mm
5、位移測量精度：優于示值的±0.05%
6、加載速度：通道一較大0.1Hz，±50mm;通道二較大3Hz，±20mm
7、控制方式：具有力、變形、速度三種閉環控制功能，可實現恒負荷、恒變形及應力速率、應變速率控制，并要求在試驗過程中實現無沖擊轉換；
8、三通道電子疲勞加載系統具有過載保護、限位保護功能，交流伺服調速系統與電機過流、過壓、超速、超扭矩、超溫保護。
|
